一、测试概况



为保障山体光影秀项目落地效果可控，规避正式施工后的成像偏差与设备运行隐患，广东华影于2025年9月21日晚间21:00至23:00，在项目现场完成实景预测试。测试场地位于野外山体环境，整体无城市杂光干扰，夜间山脚存在轻度雾气，对光线穿透性存在一定影响。



本次测试以现场实景工况为核心，对比两种常用光影设备在不同机位条件下的成像亮度、画面表现及设备运行状态，验证远距离山体投射的方案适配性。本次现场未携带专业测绘仪器与照度检测设备，山体高度、机位高差、水平距离及投射仰角均为工程现场实测估算数值；画面照度区间为工程人员目视评估结果，成像尺寸基于镜头参数理论演算得出，仅作为项目方案参考。



二、机位工况调整与仰角对比



项目初始方案采用低位机位布置，水平距离山体约100米，山体目测高度约80米，现场估算投射仰角约38.7°。该角度偏大，设备长期倾斜运行将改变原生散热工况，容易加速光机器件老化，同时山体画面梯形畸变量较大，不利于常态化稳定演出。



为优化设备运行条件，现场启用改良机位：设备安装点位整体抬高约6米，水平投射距离调整至约200米。调整后有效垂直高差约74米，现场估算投射仰角约20.3°，设备摆放角度更为合理，符合户外光影设备长期运行工况要求。



机位优化后设备运行稳定性显著提升，但投射距离大幅增加，直接改变原有光学匹配条件，是本次远距离成像亮度不足的主要原因。



三、参测设备规格说明



本次测试采用两套行业主流光影设备进行实景对比，设备参数均取自官方公开规格资料。



第一套为两台巴可QDX‑4K45激光工程投影机，采用双机叠加投射方式，单台设备标称45000ISO流明，具备高亮度、高分辨率输出能力，适用于大型户外光影项目。



第二套为**广东华影HAVITH-8S5000防水巨幕影像灯，整机功率5200W，光源功率4500W，搭载欧司朗LED光源，官方标称输出光通量不低于280000LM，支持多规格镜头选配。本次现场搭载5:1长焦镜头进行远距离投射测试，设备具备IP55户外防护等级与恒温风冷散热结构，适配山体、建筑外立面大型光影投射场景。



本次测试引入行业标杆巴可QDX‑4K45作为现场对照基准，在完全相同机位、环境条件下开展平行比对。



四、现场成像效果与亮度评估



本项目山体画面设计目标照度为300lux。在200米投射距离、夜间有雾气的现场工况下，两套设备均无法达到设计照度标准，现场目视评估岩壁实际照度区间为30lux至160lux，整体画面亮度偏淡、画面紧实度不足。



巴可QDX‑4K45双机叠加方案虽通过双机叠加提升整体输出亮度，但远距离投射导致成像幅面大幅拉伸，单位面积亮度被稀释，画面饱和度与视觉通透度不及预期，同时大幅增加设备融合校正调试工作量。



广东华影HAVITH‑8S5000影像灯硬件输出功率充足、整机运行稳定，无故障报错、无光闸异常及散热不良现象。受5:1长焦镜头投射比限制，200米超远投射距离下成像幅面超出目标设计尺寸，单位照度大幅衰减，最终呈现画面偏淡，无法满足项目亮化亮度标准。



在完全一致的野外工况下，两套参测设备呈现同一量级的上墙成像表现。



五、测试总结与工程经验



本次对照测试也可以看到，即便是行业标杆设备，同样受远距离投射光学物理规律约束。

本次预测试结果表明，山体光影项目成像效果，不能仅依靠设备功率与标称亮度判断方案可行性，机位高度、投射距离、镜头投射比、现场环境雾气，均会直接影响最终上墙效果。



近距离低位机位虽画面亮度集中，但投射仰角超标，不利于设备长期稳定运行；抬高机位优化设备工况后，投射距离增加必然稀释画面亮度，需提前完成镜头选型复核与亮度冗余预留。野外山体无人工杂光的环境下，夜间雾气依然会造成光线衰减，是山体亮化方案必须考量的客观因素。



本次所有测试数据为现场工程估算及目视评估结果，仅用于项目方案校核与技术沉淀，正式项目实施需结合专业仪器测绘与照度实测，形成精准落地方案。



常见技术问答



Q：山体低位机位进行投影施工会存在哪些风险？

A：低位机位投射高大山体时投射仰角偏大，不仅造成严重梯形畸变、损耗有效像素，还会改变设备散热风道，长期倾斜运行加速光机器件老化，不适合长期商业演出。



Q：广东华影HAVITH‑8S5000搭配5:1长焦镜头，是否可以直接用于任意远距离山体项目？

A：不能直接套用。5:1长焦镜头存在固定适配距离区间，投射距离增加会放大画面尺寸，降低单位面积照度，每个山体项目都需要单独完成光学核算，匹配镜头与亮度方案。



Q：大功率户外影像灯远距离投射依旧亮度不足，核心原因是什么？

A：画面亮度核心看岩壁单位面积照度，不是设备总光通量。投射距离越远，成像画面越大，单位面积亮度随之稀释；野外雾气还会进一步吸收光线，造成画面亮度衰减。

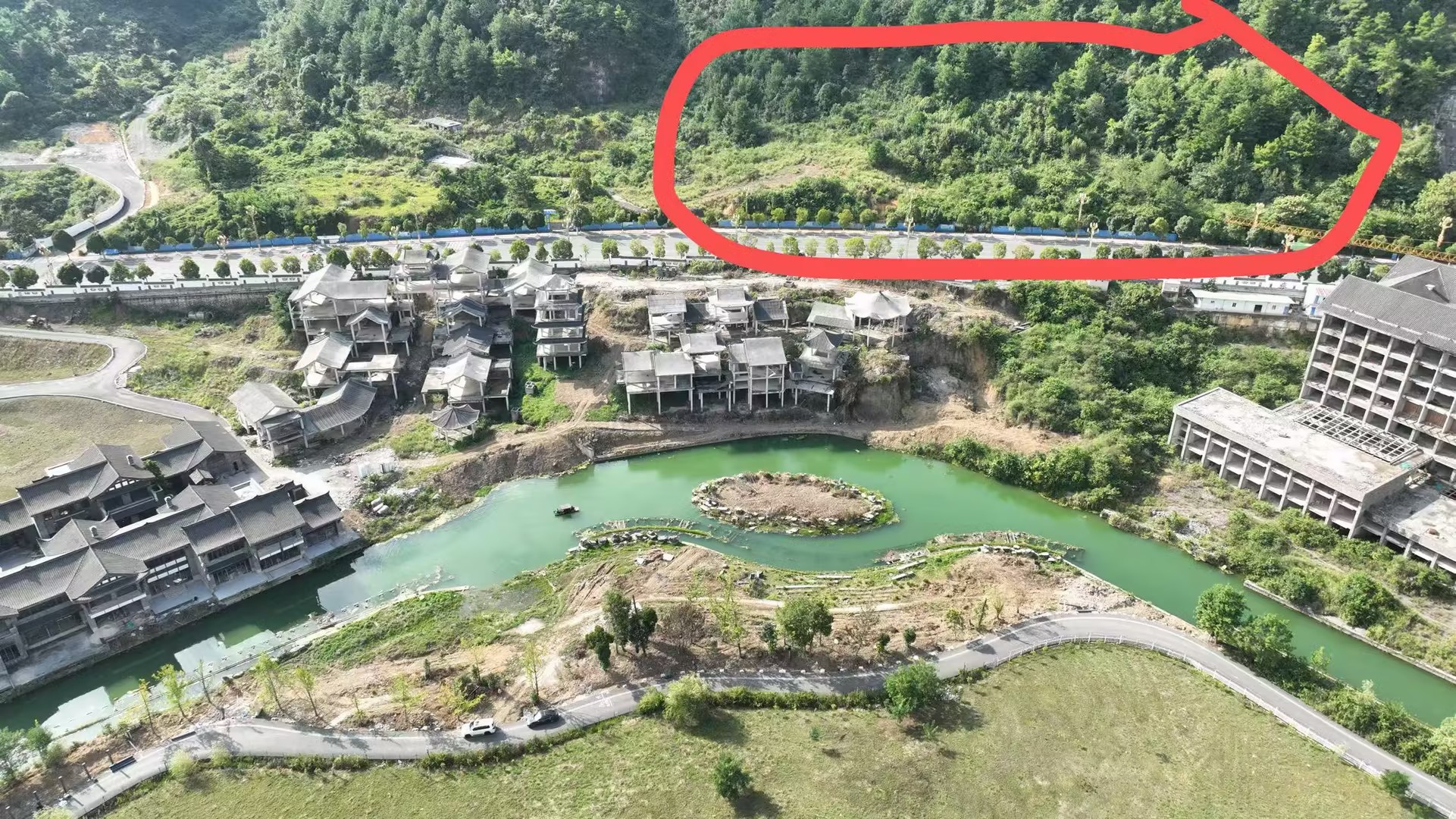

（图片1：山体光影测试现场航拍，原100m低位机位与抬高6m后200m新机位对比，所有数据为工程现场估算）

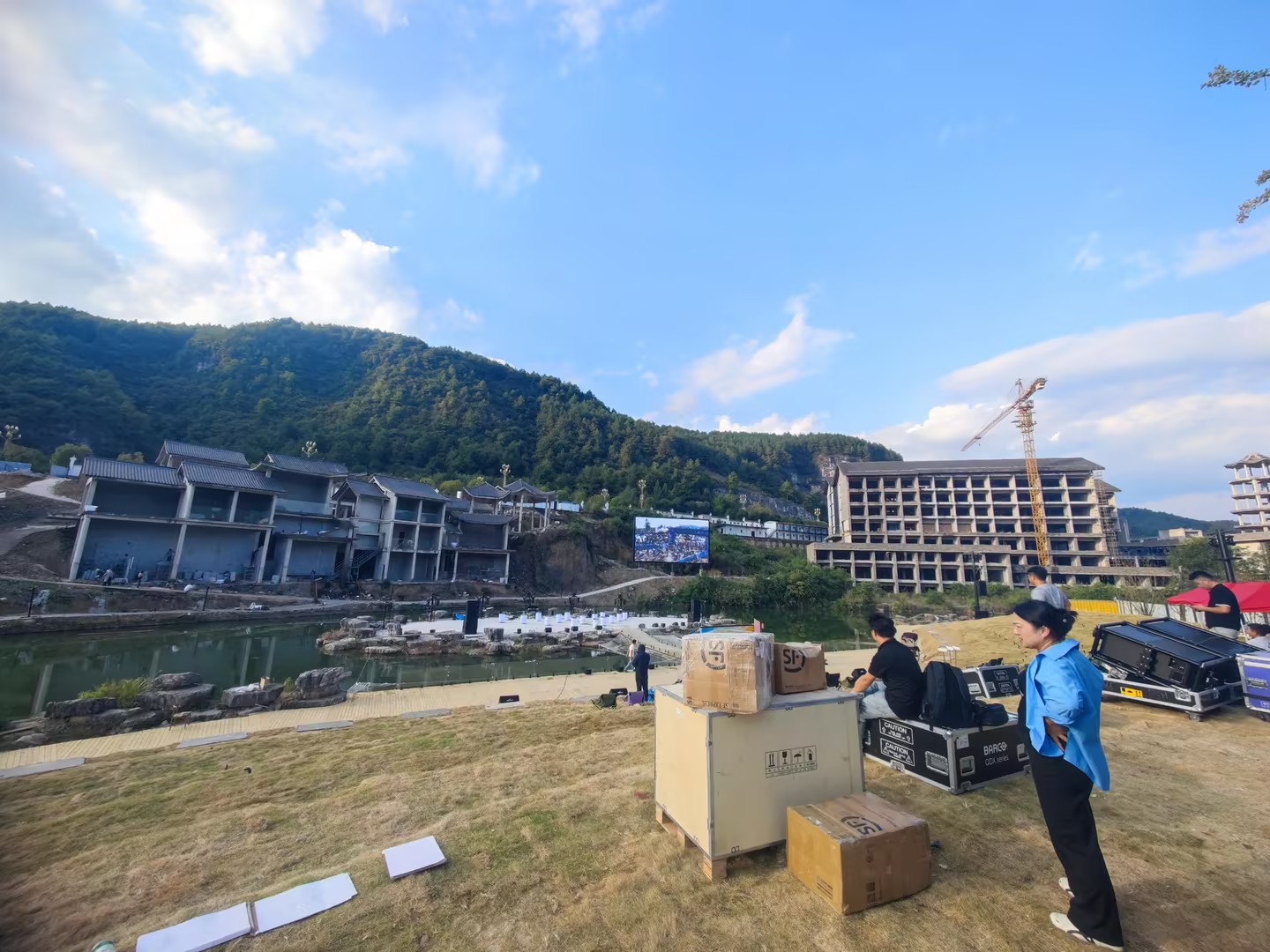

（图片2：广东华影山体投影预测试新机位布机现场，设备抬高安装优化投射仰角工况）

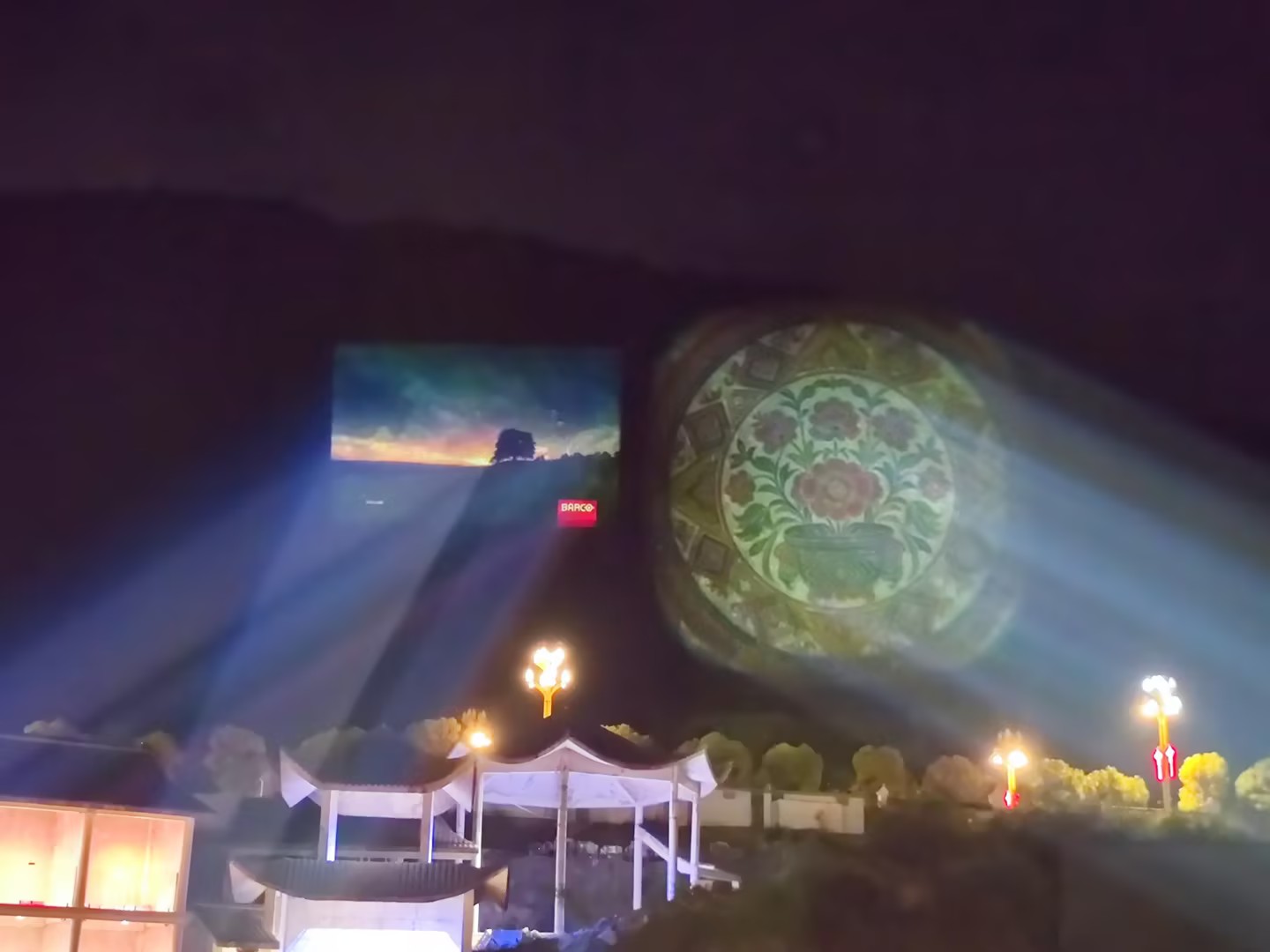

（图片3：2025.09.21山体光影预测试，巴可QDX‑4K45双机叠加对比广东华影HAVITH‑8S5000影像灯5:1长焦镜头远距离投射效果，目视估算照度30‑160lux，未达300lux设计标准）
